Distribuidor de STONE en España
Pantallas HMI industriales, en stock en Valencia.
Módulos táctiles STONE de 4,3" a 10,1" para fabricantes de maquinaria y equipos. La interfaz se diseña en un editor visual, y su controlador solo envía valores por puerto serie.
Anatomía del módulo

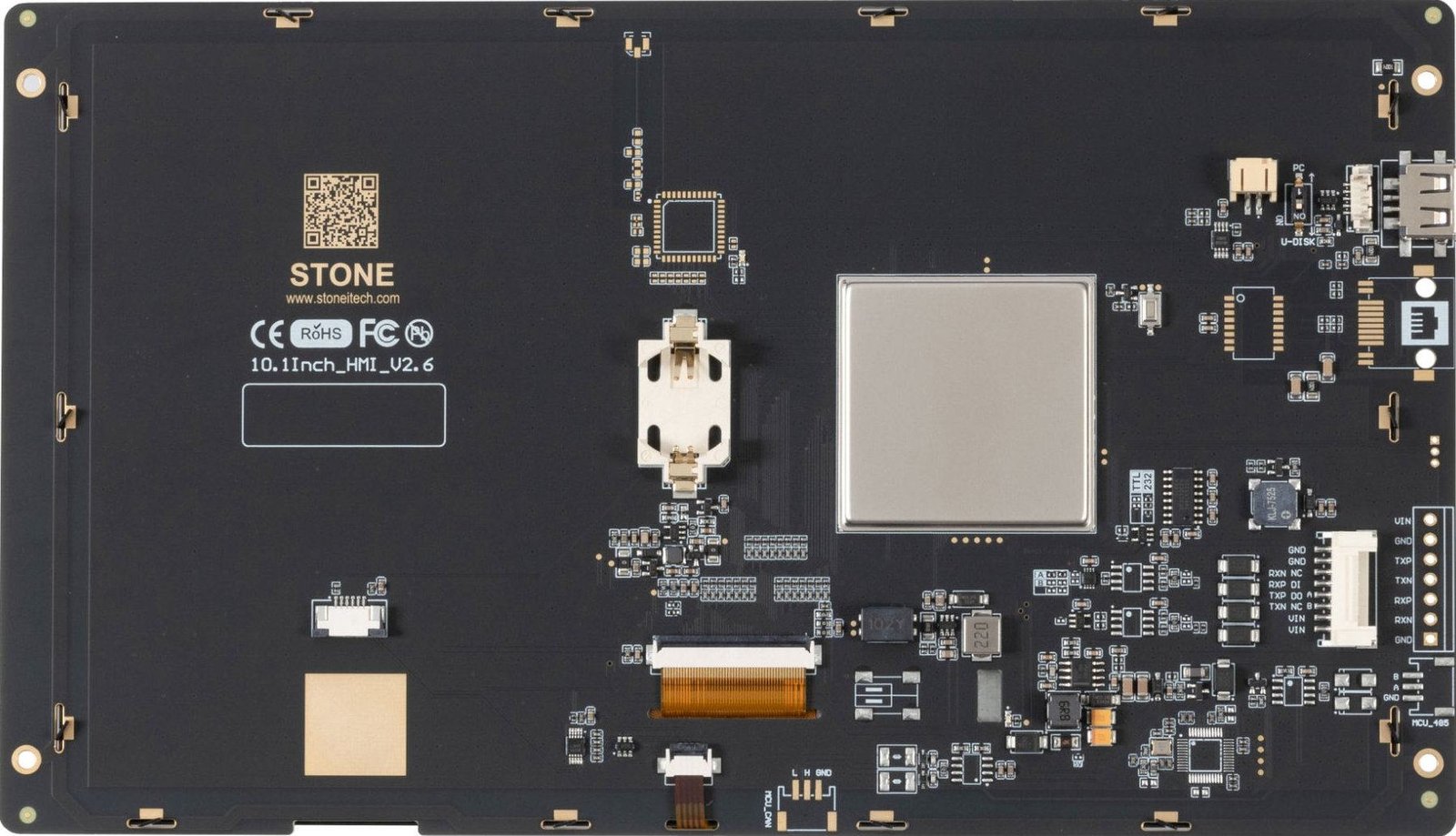

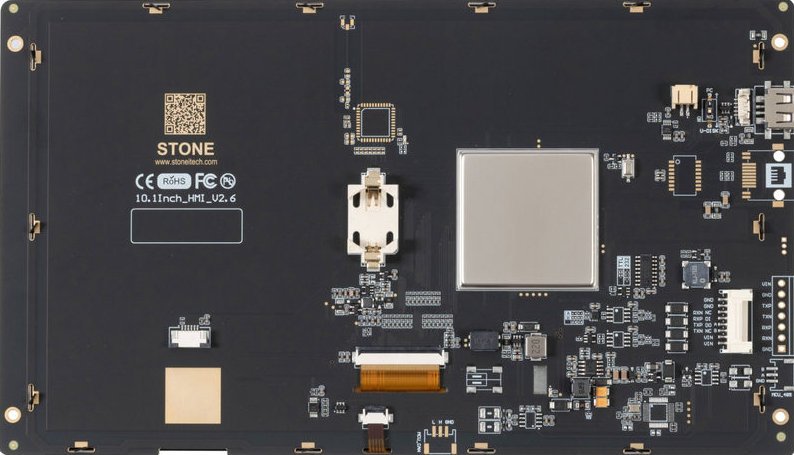

El STWI101WT-01, por detrás.
Todo lo necesario para integrarlo está en la placa: la conexión serie, la carga del proyecto por USB y el reloj interno.
-
Conector serie de 8 pines. RS232, TTL, RS422 o RS485, con la alimentación en el mismo conector.
-
Selector TTL / RS232. Elige el nivel de la señal serie.
-
Puerto USB. Carga del proyecto desde el PC o desde una memoria USB.
-
Pila del reloj (RTC). Fecha y hora internas para registros y alarmas.
-
Zumbador. Aviso sonoro que su controlador activa por comando.
-
Procesador y memoria. Cortex-A8 a 1 GHz y 256 MB de memoria flash, bajo el blindaje metálico.
Medidas: 257,8 × 148,1 × 17,3 mm. Peso: 795 g. Fotografía oficial de STONE.
Cómo funciona
La interfaz vive en la pantalla; la máquina solo envía valores.
Las pantallas, los gráficos y los botones se diseñan en STONE Designer, el editor gratuito de STONE, y se cargan en el módulo. Su microcontrolador o PLC solo envía y recibe datos por el puerto serie, con órdenes de texto en formato JSON.
ST<{"cmd_code":"set_text",
"type":"label",
"widget":"label1",
"text":"36.2"}>ETEsta orden escribe «36.2» en una etiqueta de la pantalla. Formato del protocolo JSON de STONE.
En stock en Valencia
Cinco referencias, disponibles en España.
Dos tamaños por serie, más el formato de 8" industrial. Otros tamaños y series (alto brillo, Android), bajo pedido.
| Modelo | Tamaño | Resolución | Serie | Temperatura de trabajo | Interfaz serie | Garantía |
|---|---|---|---|---|---|---|
 STWI043WT-01 |
4,3" | 480 × 272 | Industrial | −30 a +80 °C | RS232 / TTL | 3 años |
 STWI080WT-01 |
8" | 800 × 600 | Industrial | −30 a +80 °C | RS232 / TTL | 3 años |
 STWI101WT-01 |
10,1" | 1024 × 600 | Industrial | −30 a +80 °C | RS232 / TTL | 3 años |
 STWC043WT-01 |
4,3" | 480 × 272 | Civil | −20 a +70 °C | RS232 / TTL | 1 año |
 STWC101WT-01 |
10,1" | 1024 × 600 | Civil | −20 a +70 °C | RS232 / TTL | 1 año |
Datos del fabricante. RS422 y RS485, Ethernet y WiFi, bajo pedido en la serie industrial. Disponibilidad sujeta a stock.
Serie I o serie C
Industrial o civil: elija por el entorno de trabajo.
Serie I · Industrial
- Temperatura de trabajo
- −30 a +80 °C
- Interfaces serie
- RS232 / TTL; RS422 / RS485 bajo pedido
- Red
- Ethernet o WiFi, bajo pedido
- Memoria flash
- 256 MB
- Vida de la retroiluminación
- 30.000 h
- Garantía
- 3 años, con sustitución por unidad nueva
- Para
- Maquinaria, armarios eléctricos, exterior

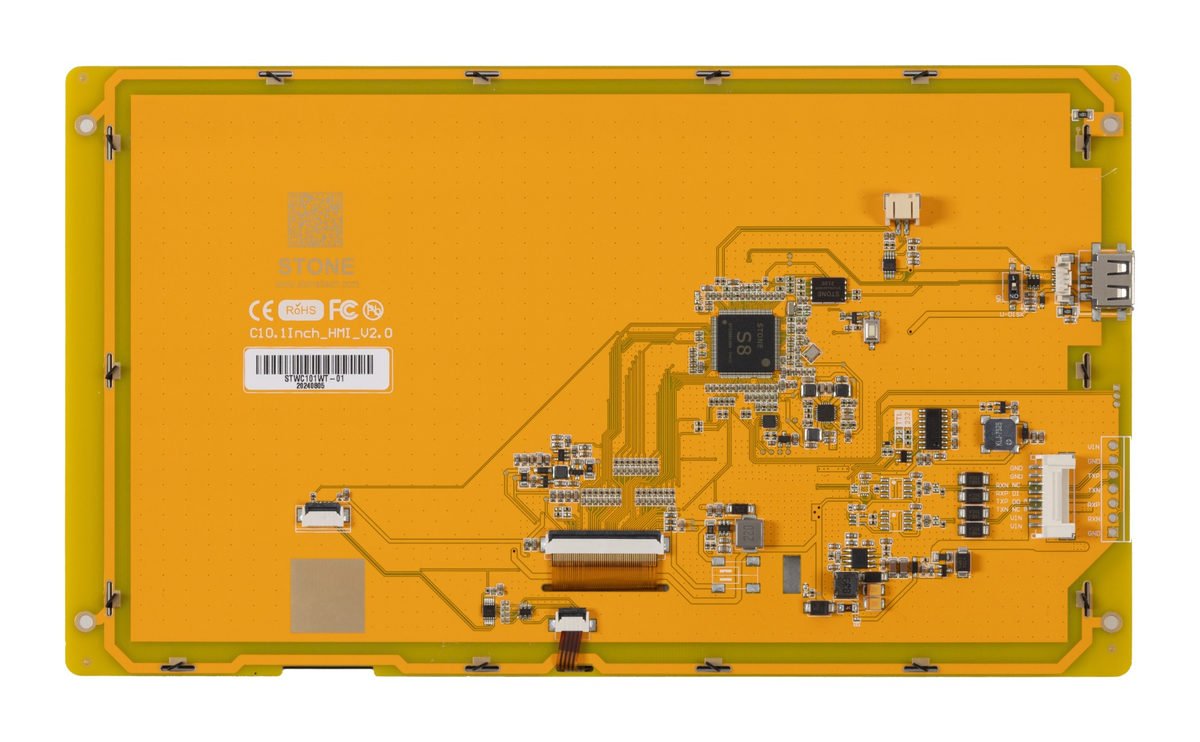

Serie C · Civil
- Temperatura de trabajo
- −20 a +70 °C
- Interfaces serie
- RS232 / TTL
- Red
- No disponible
- Memoria flash
- 128 MB
- Vida de la retroiluminación
- 20.000 h
- Garantía
- 1 año, con sustitución por unidad nueva
- Para
- Electrodomésticos, equipos de interior
Garantía según las condiciones del fabricante; excluye los daños por uso indebido.
Sectores
Ocho sectores, un mismo módulo HMI.
Equipamiento médico y estética
Respiradores, equipos de anestesia, depilación láser.
Instrumentación
Equipos de prueba, analizadores, balanzas de precisión.
Electrónica civil y doméstica
Domótica, cafeteras, electrodomésticos.
Maquinaria y automoción
Maquinaria textil, excavadoras, clasificación industrial.
Tráfico y transporte
Vehículos de limpieza viaria, monitores a bordo, carga de vehículos eléctricos.
Energía
Monitorización solar, cargadores de baterías, protección de relés.
Automatización y control
Armarios eléctricos, paneles de operador, pasarelas HMI.
IoT
Nodos de sensores, terminales de adquisición de datos en campo.
Dos casos tipo · Escenarios genéricos, no clientes
Dos casos tipo · Escenarios genéricos, no clientes
Equipo de estética láser.
Los disparos del láser generan interferencias que pueden provocar falsas pulsaciones en pantallas comerciales. El STWI101WT-01 está especificado frente a descargas electrostáticas (EN 61000-4-2: 6 kV por contacto, 8 kV por aire) y campos de radiofrecuencia (EN 61000-4-3), según la ficha del fabricante.
Renovación de máquinas CNC.
El arranque de servomotores y bombas genera picos que degradan la comunicación con la pantalla. El módulo está especificado frente a ráfagas (EN 61000-4-4: 2 kV en alimentación), según la ficha del fabricante, y procesa los gráficos él mismo, de modo que la CPU de la máquina queda para el control de los ejes.
Cumplimiento
Informes de ensayo y certificación del fabricante.
- Compatibilidad electromagnética (Directiva 2014/30/UE): informe GTS20220422006-1-2, modelo STWI070WT-01.
- Baja tensión (Directiva 2014/35/UE): informe GTS20220422006-1-4, modelo STWI070WT-01.
- RoHS: informe UTLR22065892C01.
- FCC Part 15B: certificado ZTS22060901PCF (series STWI y STWA).
- ISO 9001:2015 de Beijing STONE Technology (EACC), válido hasta el 19/02/2027.
Los informes de ensayo corresponden a los modelos indicados. Copia disponible bajo petición.
Trabajar con KRONO
Stock local. Soporte local. Un solo interlocutor.
Stock local.
Las cinco referencias, en nuestro almacén de Valencia. Gestionamos con STONE la garantía de su pedido.
Soporte en español e inglés.
Elección del modelo, conexión con su controlador y consultas técnicas, en horario europeo.
Acompañamiento hasta la producción.
Le ayudamos a montar su interfaz en STONE Designer, desde la primera muestra hasta la producción en serie.
Solicitar muestras.
Cuéntenos qué equipo es y en qué condiciones trabaja. Le propondremos el modelo y la interfaz adecuados.
